有了這技術從此簡報時不會再有人影擋住畫面了

相信很多人都有用投影機簡報的經驗，有時常會不小心走到投影機前，此時除了眼睛被投影機的強光照的很不舒服外，身體還會產生陰影擋住投影的內容，讓觀眾看不到投影的內容。為了解決這樣的問題，有些人可能會選擇短焦投影機，讓人不會擋到投影內容，但遇到大型投影內容時可能還是不容易處理。

最近韓國科技學院(KIAST)提出了一項可即時處理掉因人擋住投影產生的陰影問題。概念上很簡單，就是用二台以上投影機進行拼接投影，同時偵測人員距離投影機位置，並計算產生陰影的大小，然後去除會產生影子區域的投影內容，如此便不會產生影子。

Fig. 1 系統架構圖 (點擊後放大)

如Fig. 1所示，這個系統主要由一台電腦、二台以上投影機、一台深度攝影機及投影幕組成，投影機1及2在投影內容未處理前分別會產生影子1及2。如Fig. 2所示，系統在工作前，由於二台投影機擺放的位置為斜的，所以投影的內容也會產生梯形畸變，因此需要透過攝影機協助校正回正常的矩形。另外兩台投影內容會有很大一部份重疊，因此顯示內容也需要在重疊區調整暗一些，以免重疊區過亮，看起來會有邊界感。接著要透過深度攝影機估測人的位置(距離)及產生的影子大小。最後再產生二台投影內容的亮度遮罩，令人所在的位置不產生投影內容，如此就不會產生影子。

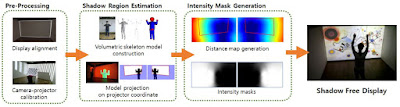

Fig. 2 系統工作流程圖 (點擊後放大)

從Fig. 3可更清楚看到系統是如何估測出影子大小，首先計算人員骨架(skeleton)在空間中的座標(位置)，再將座標轉換成投影機的座標系統，最後根據投影幕的距離估測出影子投影在投影幕上的大小。

Fig. 3 陰影估測原理圖 (點擊後放大)

從其展示影片中可看出，有了這項技術後，再也不會有影子擋到投影內容，不僅方便做簡報，更適合用來玩遊戲或浮空操作之類的互動應用。

更完整內容及論文可參考：http://vml.kaist.ac.kr/main/international/individual/155
